- Hőkamerás képfelvételek készítése
- Eredmények azonnali értékelése
- Hibafeltárási dokumentáció, javítási ajánlat készítése a felvételek alapján
Ipari hőkamerával olyan rejtett meghibásodások, kontakthibából eredő helyi melegedések is felfedezhetők, melyek más módszerekkel nehezen, vagy egyáltalán nem tárhatók fel. A rendszeres, hőkamerával történő elosztó- és vezérlőszekrények ellenőrzése minimálisra csökkenti a hibás, vagy időközben meghibásodott villamos kötések miatti leállásokat. Villamos hajtásoknál a motorok, csapágyak, közlőművek hőmérséklete meghatározó. Rendszeres, a környezeti hőmérsékleti adatokat is figyelembe vevő mérésekkel a kezdődő meghibásodások azonnal feltárhatók.

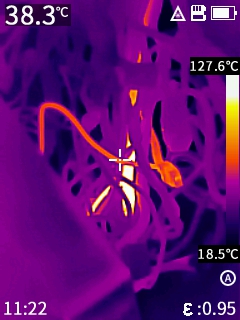

A mellékelt hőkamerás felvétel nagyon jól szemlélteti, hogy egy kibontott lakáselosztó mögött található kötési pontnál, szemmel látható meghibásodás nem észlelhető, azonban a hőkamera képén már egyértelműen felfedezhető a helyi kontakthibából adódó parazita melegedés. A kép jobb oldalán található hőmérsékletarányos színskála alapján könnyen azonosítható, hogy a célkereszt melletti kábelköteg mögött, a kötési pont hőmérséklete 127,6°C. Továbbá az is felfedezhető a képen, hogy az előtérben található pirosan világító vezeték és csatlakozás ugyancsak magasabb hőmérsékletű a környezeténél. Az elosztószekrényben ez az ág a hibás áramkör N vezetője. A kép alapján megállapítható, hogy a vizsgált áramkörön egyrészt alulméretezett a vezeték-keresztmetszet, másrészt a kötési pontokon a túlterhelésből, valamint kontakthibából adódó melegedések tapasztalhatók.
Az ilyen rejtett hibák okoznak leggyakrabban elektromos lakástüzet!
